NSRの前期のラジエタはやる気あるのか？って程小さいのです。

後期のラジエタは若干マシな様ですが、それでも容量は小さいようです。

NSRではNSRminiのラジエタを使ったり、TZR50のラジエタを流用するのが一般的なようです。
エンジンスワップで使わなくなったTZRのラジエタが転がっているので流用しようとおもいます。

TZR50のラジエタです。 大きさはTZMより小さいようですが、前期NSRに比べれば雲泥の差です。 NSRminiのラジエタを流用する方が楽ですし早いと思いますが、 結構なお値段がするので、今回は見送りました。

下側のホースはNSRのモノをそのまま利用します。 ホースバンドはラジエタ側はTZRのモノを使用していますが、 汎用のホースバンドでも良いと思います。 ホース径の違いがありますがねじ込んで下さい。

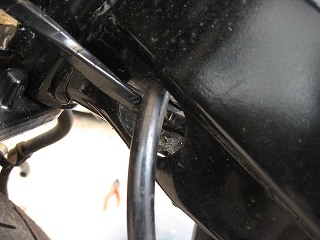

ラジエタの上側の固定はフレームの穴にタイラップで固定。 タイラップでラジエタを固定なんでやる気あんのか？って感じですが、 それ以外に固定方法が思い浮かばなかったのでフレームにタイラップで固定。 画像の穴にタイラップを通してください。

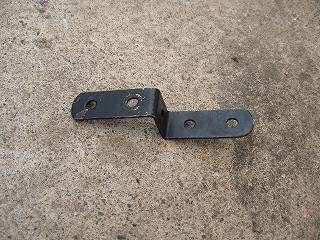

ラジエタの下側を固定する為に使用したステーです。 ネジを貯めている箱の中にあるのを偶然発見したので2つ使用。

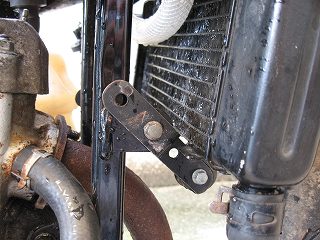

こんな感じでステーを装着しています。 左右ともに同じような感じです。

上側のラジエタのホースは内径15mm程度の汎用耐圧ホースを装着しています。 NSRの方がホースが細いので、クリップタイプのバンドではなくて、 ネジで締め付けるタイプのホースバンドを使用しています。 画像の通りのホースの取り回しです。
