AKI-038kitの製作



VFETパワーアンプが完成したため、何か信号発生器が必要かと思って、秋月の精密波形オシレータキット AKI-038を組み立ててみました。

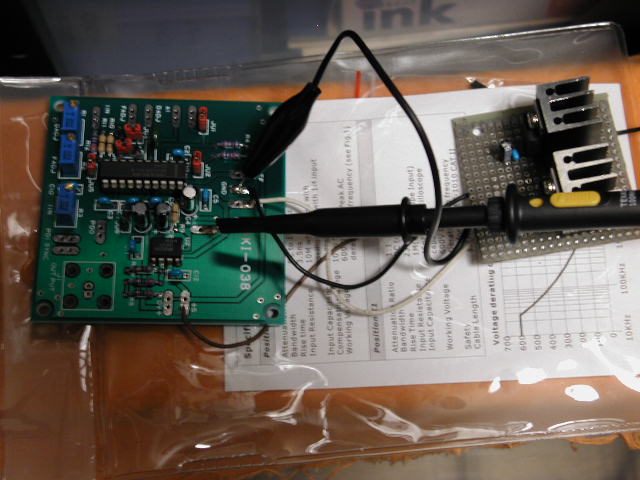

基盤の組み立ては簡単で1時間程度で終わりました。電源はプラスマイナス5Vが必要ですので、3端子レギュレータで作っています。

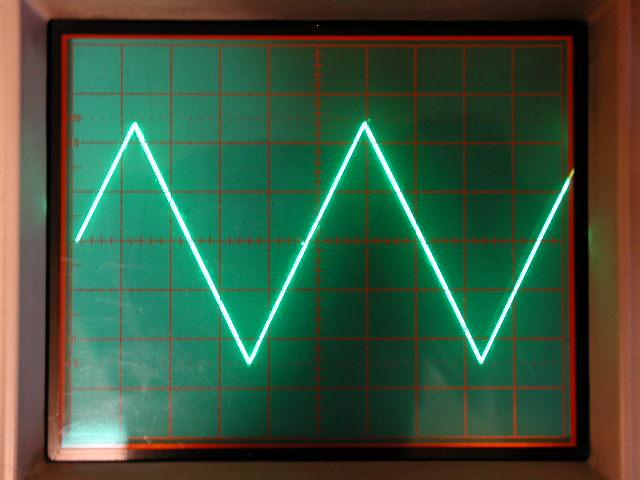

三角波です。きれいに出ています。

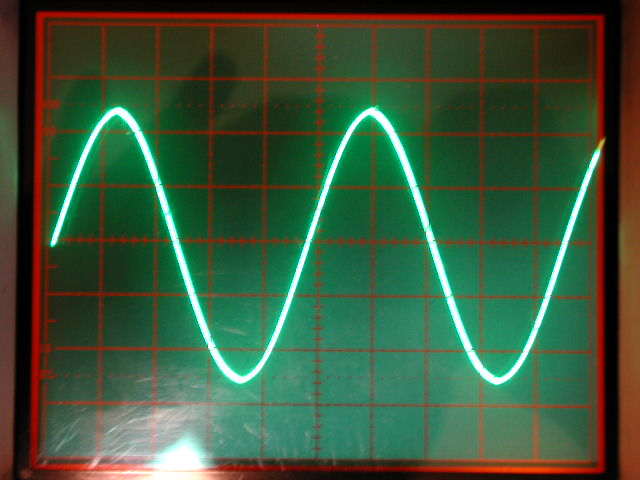

サイン波です。頭の頂点の部分が尖っています。まあこんなもんかな。

これからケースに組み込まないと使い勝手が悪いとは思いますが、どうしたものかな...

カウンタと組み合わせて、周波数直読にしておくと便利かな...ミリバルも作って...と夢は広がりますが、中古のファンクションジェネレータを買う方が安くすみそうな予感がしますね。自作は高くついてしまう昨今です。

(2004.07.11)
